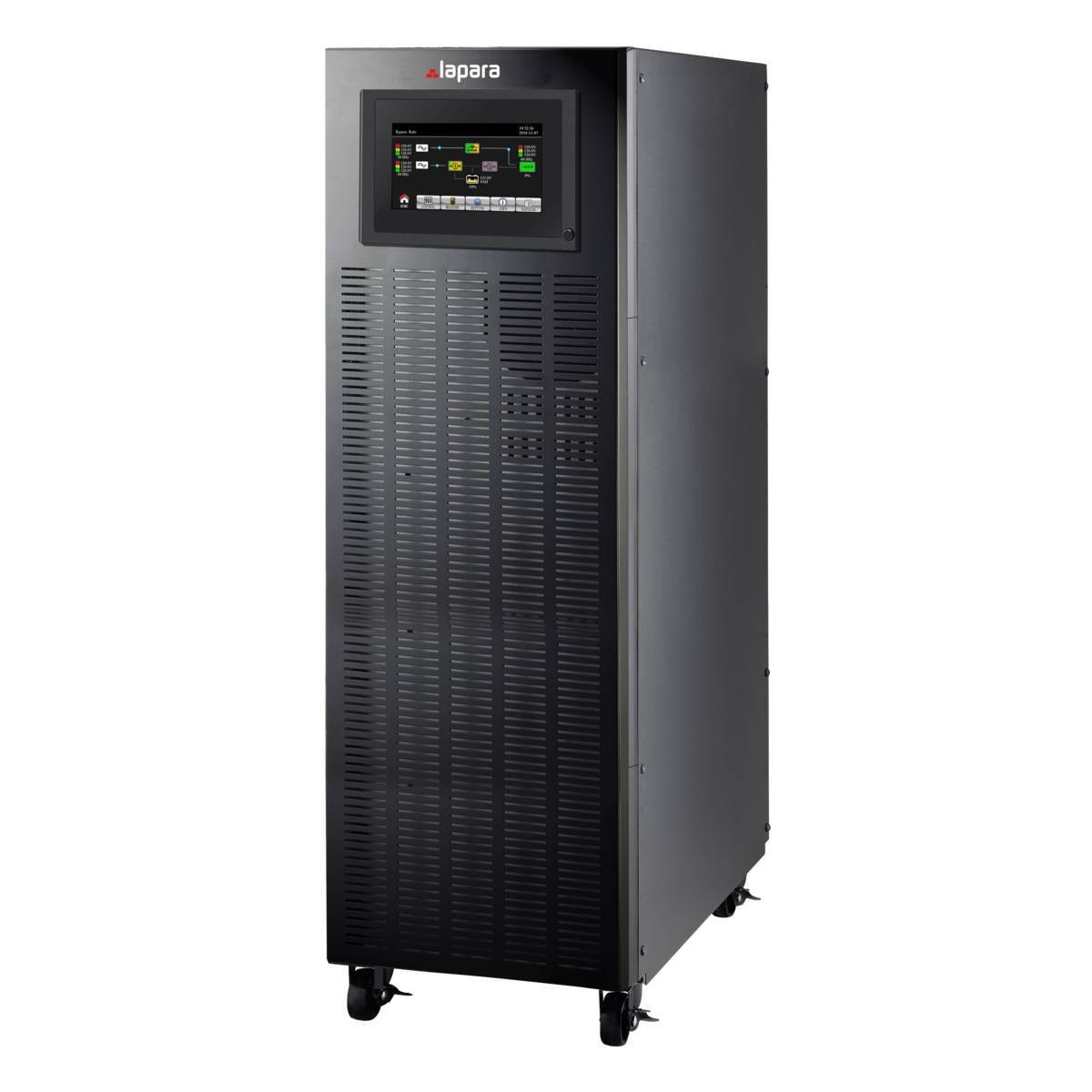

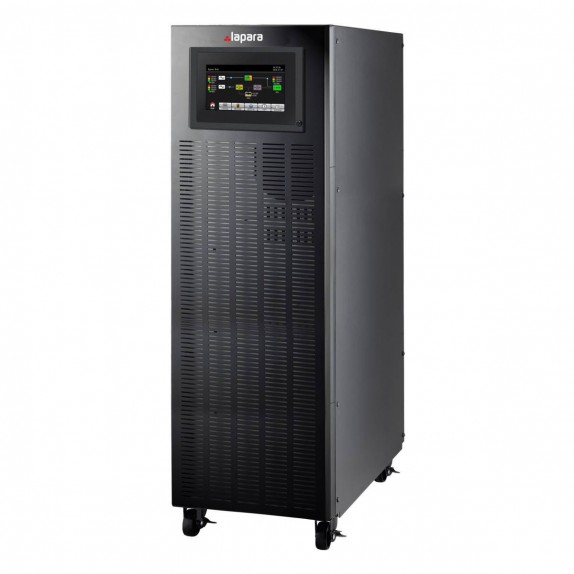

SAI Lapara trifásico 3F-3F, 3F-1F 20000VA/20000W v10, on-line, doble conversión

LA-ON3113-20K-V.10

El nuevo modelo LA-ON3113-20K-V.10 de Lapara es un SAI online trifásico con una capacidad de 20KVA y una potencia real de salida de hasta 20000W. Se trata de un equipo configurable, que permite adaptar su entrada y salida en dos modos de uso distintos: entrada trifásica - salida trifásica (3F-3F) y entrada trifásica - salida monofásica (3F-1F). Esta nueva versión ha mejorado su factor de potencia para ofrecer el máximo nivel de eficiencia energética, lo que le permite entregar una potencia real de salida que aprovecha al máximo toda su capacidad. Además, incorpora una pantalla táctil a color de 5" y un diseño moderno, con acabado en color negro y un frontal perforado que favorece la disipación del calor.

Dispone de una doble entrada de tensión para mayor seguridad, la conexión de paralelo incluida proporciona escalabilidad y múltiples configuraciones que redunda en una mayor seguridad proporcionando una protección para aplicaciones industriales en procesos productivos, petroquímicos, centro de datos, eléctricas o aplicaciones médicas.

Los modelos de la serie trifásica ON3113 de Lapara siempre son una opción recomendable ya que ofrecen el máximo nivel de protección eléctrica con una excelente relación calidad-precio. Aptos para trabajar en entornos eléctricos hostiles, aplicaciones trifásicas de tipo industrial y profesional, locales o viviendas de corriente trifásica o monofásica, protección de equipamiento clínico, cargas críticas, maquinaria sensible, etc.

El sistema de doble conversión que integran los modelos ON3113 garantiza una alimentación de salida a través de onda senoidal pura en todo momento, con una corriente completamente limpia e ininterrumpida, sin períodos de conmutación, filtrada y libre de parásitos e impurezas que puedan ser inducidos a través de una red eléctrica o un generador.

Características

• Entrada y salida configurable: 3F-3F / 3F-1F.
• Doble conversión real.
• Factor de potencia de salida 1.
• Pantalla LCD táctil a color de 5”.
• Alto rendimiento gracias a la tecnología DSP.
• Diodos de carburo de silicio para mejorar la eficiencia del sistema.
• Amplio rango de voltaje de entrada: 190-520 VAC ( 3 Fases) @ 50% Carga.
• Amplio rango de voltaje de entrada: 305-478 VAC ( 3 Fases) @ 100% Carga.
• Factor de potencia de salida 1.
• Corrección activa de factor de potencia en todas las fases.
• Modo de conversor de frecuencia 50Hz/60Hz.
• Acepta entradas duales.
• Función de apagado de emergencia (Emergency power off function -EPO-).
• Modo Eco para ahorro de energía (ECO).
• Compatible con generador.
• Puertos de comunicación múltiples: SNMP+USB+RS-232.
• Diseño de carga inteligente en 3 etapas para optimizar el rendimiento de la batería..
• Bypass de mantenimiento disponible.
• Redundancia paralela N+X opcional.
• Transformador de aislamiento opcional.

Capacidad

• 20000VA/20000W.

Entrada

• Tensión nominal: 3 X 400 VAC (3F+N).
• Rango de voltaje a 50% de carga: 190-520 VAC (3 Fases).
• Rango de voltaje a 100% de carga: 305-478 VAC (3 Fases).
• Rango de frecuencia: 46~54 Hz a 50Hz / 56~64 Hz a 60Hz.
• Factor de potencia: 0.99 @ 100% de la carga.

Salida

• Voltaje de salida: 3 X 360*/380/400/415 VAC (3F+N).
• Regulación de voltaje AC (Modo batería): ± 1%.
• Rango de frecuencia (Rango sincronizado): 46~54 Hz a 50 Hz / 56~64 Hz a 60 Hz.
• Rango de frecuencia (Modo batería): 50 Hz ± 0.1 Hz o 60 Hz ± 0.1 Hz.
• Relación corriente de cresta: 3:1 (max).
• Distorsión armónica: 2% THD (Carga lineal) / 5% THD (Carga no lineal).
• Tiempo transferencia Modo AC a Modo batería: Cero.
• Tiempo transferencia Inverter a Bypass: Cero.
• Forma de onda (Modo batería): Onda Senoidal pura.

Eficiencia

• Modo AC: 89%.
• Modo batería: 86%.

Baterías

• Tipo de batería: 12V/9Ah.
• Número de baterías: 32.
• Tiempo de recarga típico: 9 horas para recuperar 90% de la capacidad.
• Corriente de carga (máx): 1A~12A (ajustable).
• Voltaje de carga: 136.5 VDC ±10%.

Indicadores

• Pantalla LCD táctil en color de 5": Estado del SAI, nivel de carga, nivel de batería, Voltaje de entrada/salida, cronómetro de descarga y condiciones de fallo.

Alarmas audibles

• Modo batería: Sonando cada 4 segundos.
• Batería baja: Sonando cada segundo.
• Sobrecarga: Sonando dos veces cada segundo.
• Fallo: Sonando cada segundo.

Datos físicos

• Dimensiones Fondo x Ancho x Alto: 626 x 250 x 826 mm.
• Peso neto: 141Kg.

Condiciones ambientales

• Humedad: 0-95 % RH a 0-40°C (sin condensación).
• Nivel de ruido: < 60dB a 1 metro.

Gestión Software

• Vía USB/RS-232: Soporta Windows 98 SE/ME/NT 4.x/2000/2003/XP/Vista/2008/7/10, Linux, Unix y Mac.
• Vía SNMP opcional: Gestión de corriente a través del gestor SNMP y navegador web
